Lo esencial del circuito frigorífico en pocas líneas
- El sistema no crea frío: extrae calor del interior y lo expulsa al exterior.
- El refrigerante cambia de presión y de estado para absorber y liberar energía térmica.
- Cuatro piezas mandan el proceso: compresor, condensador, expansión y evaporador.
- La humedad también baja, porque el evaporador condensa parte del vapor de agua del aire.
- Un mal caudal de aire suele delatar el problema antes que la avería grande.
- En equipos inverter y bombas de calor cambia el control, no la lógica física del ciclo.
Por qué no crea frío, sino que traslada calor
Yo suelo explicarlo así: el equipo usa energía eléctrica para sacar calor del interior y expulsarlo al exterior. El refrigerante circula entre una zona de baja presión y otra de alta presión; cuando cambia de estado, absorbe o libera energía térmica. En el evaporador, además, condensa humedad del aire, por eso el ambiente se nota más seco y no solo más fresco.
Este detalle importa porque un fallo de confort no siempre significa falta de gas: a veces el problema real es que el equipo no intercambia bien calor, ya sea por filtros sucios, una batería obstruida o un ventilador que ya no mueve el caudal previsto. Con esa base clara, el siguiente paso es ver qué hace cada pieza del circuito.

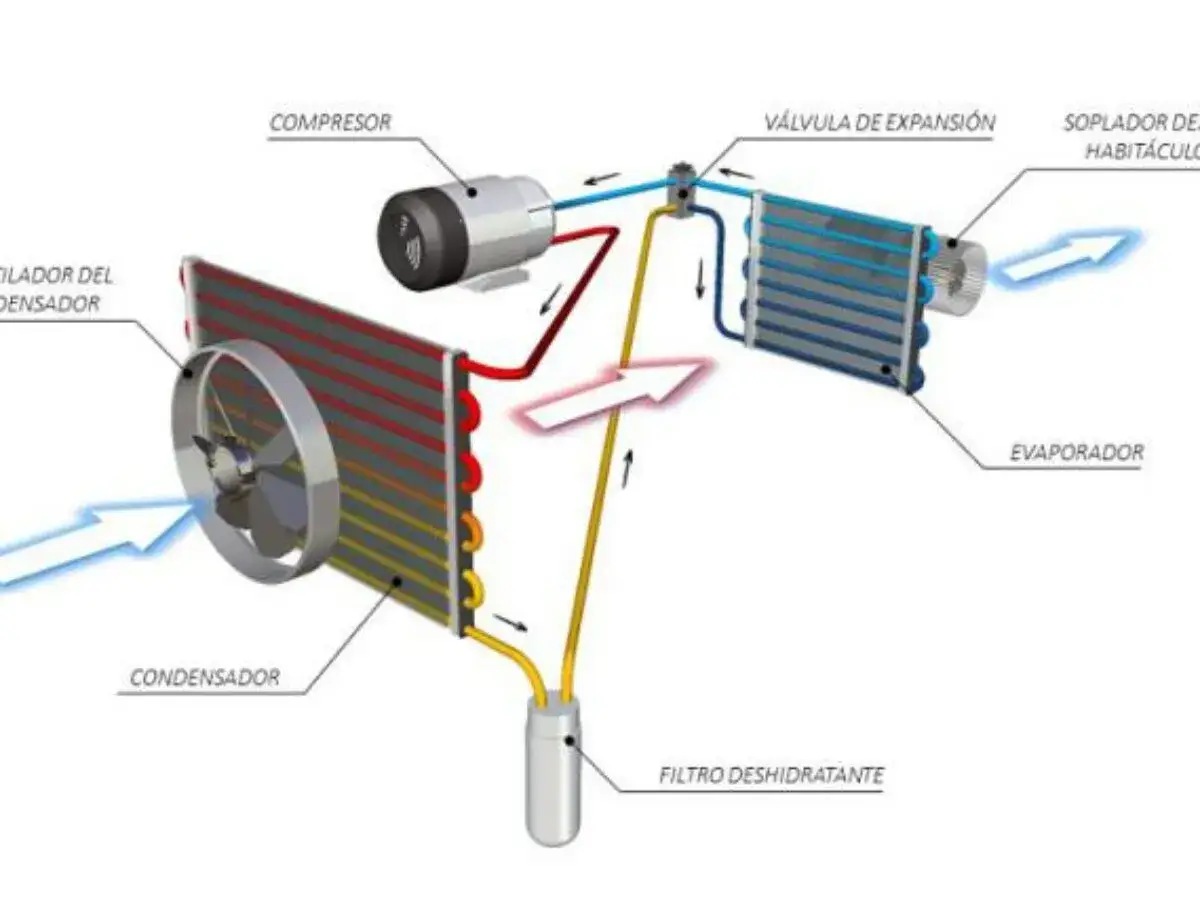

Las cuatro etapas del refrigerante
Daikin resume bien la secuencia básica: compresión, condensación, expansión y evaporación. Yo prefiero verla como un viaje continuo del refrigerante, no como cuatro bloques aislados, porque el rendimiento depende de que cada etapa entregue lo justo a la siguiente.
| Etapa | Qué ocurre | Componente principal | Señal típica cuando algo falla |
|---|---|---|---|
| Compresión | El gas entra a baja presión y sale a alta presión, con temperatura elevada. | Compresor | Ruido anómalo, consumo alto o falta de impulso térmico. |
| Condensación | El refrigerante cede calor al exterior y pasa de gas a líquido. | Batería exterior y ventilador | Unidad exterior muy caliente, presión alta o disparos de protección. |
| Expansión | La presión cae bruscamente y el líquido se prepara para absorber calor otra vez. | Válvula de expansión o capilar | Escarcha, inestabilidad o alimentación irregular del evaporador. |
| Evaporación | El refrigerante absorbe calor y humedad del aire interior. | Batería interior | Poco caudal, hielo, goteo o aire de impulsión menos frío de lo esperado. |
Cuando todo encaja, el circuito se repite sin sobresaltos y la humedad extraída sale por el drenaje. Si esa cadena se rompe, el equipo suele avisar antes por consumo, temperatura de impulsión o hielo que por una avería evidente.
Qué cambia en un equipo inverter o en una bomba de calor
La idea física es la misma, pero el control cambia bastante. Un sistema convencional enciende y apaga el compresor; uno inverter modula su velocidad para sostener mejor la temperatura y evitar picos de consumo. En una bomba de calor, una válvula de cuatro vías invierte el sentido útil del circuito para calefacción, de modo que el mismo conjunto sirve para extraer calor en verano y aportarlo en invierno.
| Tipo de equipo | Qué cambia en la práctica | Lo que yo espero ver |
|---|---|---|
| Convencional | El compresor trabaja por arranques y paradas. | Más saltos de temperatura y más picos de consumo. |
| Inverter | El compresor modula su velocidad según la demanda. | Más estabilidad, menos ruido y menos ciclos bruscos. |
| Bomba de calor | La válvula de 4 vías invierte el ciclo para calentar o enfriar. | Puede aparecer desescarche en la unidad exterior en calefacción. |
En calefacción, el detalle que más se olvida es el desescarche: cuando la unidad exterior trabaja con frío y humedad, la batería puede formar hielo y el equipo invierte momentáneamente el ciclo para limpiarla. No es una avería por sí misma; lo preocupante es que se repita demasiado, porque entonces hay un problema de carga, caudal o control.
Cómo reconocer que el ciclo se ha desajustado
Cuando un sistema pierde rendimiento, yo no empiezo por suponer una fuga de refrigerante. Primero miro el comportamiento visible: caudal, temperatura de impulsión, escarcha y drenaje. La tabla siguiente resume los síntomas más útiles para orientar el diagnóstico.
| Síntoma | Causa probable | Qué revisaría primero |
|---|---|---|
| Sale aire, pero no enfría | Filtros sucios, batería exterior obstruida o caudal insuficiente. | Limpieza, ventilación de la unidad exterior y estado del ventilador. |
| Hielo en el evaporador o en la tubería | Poco paso de aire, expansión irregular o sonda mal ubicada. | Caudal, sensor y funcionamiento de la expansión. |
| Agua dentro de la unidad | Drenaje taponado o evaporador que entra en congelación. | Bandeja, desagüe y limpieza de la batería interior. |
| Arranques y paradas muy seguidos | Equipo sobredimensionado, consigna mal elegida o control inestable. | Termostato, sonda y lógica de regulación. |
| El consumo sube sin mejorar el confort | Intercambio térmico pobre o ventilación deficiente. | Filtros, baterías y estado del ventilador. |
Un detalle práctico: si el equipo enfría en los primeros minutos y luego cae, suele haber un problema de intercambio o de control, no de mera potencia nominal. Esa distinción ahorra muchas visitas inútiles y evita cambiar piezas que todavía no son la causa principal.
El mantenimiento que realmente protege el rendimiento
La guía técnica del IDAE insiste en algo que yo veo a diario: los filtros sucios y las baterías obstruidas penalizan el caudal antes de que aparezca la avería grande. Por eso, en uso residencial o de oficina, yo revisaría filtros cada 1-3 meses según horas de funcionamiento, limpiaría la batería y el drenaje al menos una vez por temporada y programaría una revisión profesional antes del periodo de mayor demanda.
- Filtros: revisión mensual si el equipo trabaja muchas horas; en uso ligero, cada 2-3 meses.
- Baterías: limpieza estacional para mantener el intercambio térmico.
- Drenaje: comprobar bandeja y desagüe para evitar goteos y olores.
- Consigna: en verano, yo suelo moverme entre 24 y 26 °C salvo necesidad puntual.
- Entorno exterior: dejar libre la unidad exterior y evitar recirculación de aire caliente.
Si quieres un criterio sencillo, piensa que el mantenimiento útil no es el que deja bonito el equipo, sino el que mantiene el caudal de aire y la transferencia térmica. A partir de ahí, el salto a instalaciones industriales exige mirar también control y sensórica.
En climatización industrial, lo que vigilo antes que el compresor
En naves, oficinas grandes y procesos de automatización, el problema rara vez se resume en “enfría o no enfría”. Yo miro diferencial de presión en filtros, sondas de retorno e impulsión, estado de ventiladores, válvulas de expansión electrónicas y alarmas del sistema de control. Ahí es donde aparecen los fallos que el usuario final percibe como una simple falta de confort, pero que en realidad vienen de un desajuste de caudales o de una lectura errónea de sensores.
También conviene separar sobrecalentamiento y subenfriamiento, dos términos que suenan más complejos de lo que son: el primero mide cuánto vapor sale realmente del evaporador por encima de su punto de saturación, y el segundo indica cuánto margen de líquido queda antes de entrar en la expansión. Cuando esos valores se desvían de forma persistente, el circuito está pidiendo ajuste, no paciencia.
En este tipo de instalaciones, un buen registro de mantenimiento vale tanto como la limpieza física. Si no apuntas presiones, temperaturas y alarmas, es fácil repetir la misma intervención dos veces sin corregir la causa. En España, esa trazabilidad no es un capricho: en instalaciones térmicas serias forma parte de una gestión responsable del sistema.
Lo que revisaría primero si el sistema ya no rinde como antes
Si el equipo ha perdido respuesta, yo empezaría por una secuencia corta y muy concreta: filtros, batería y drenaje. Son los tres puntos que más veces explican una caída de rendimiento sin tocar todavía el circuito frigorífico.
- Filtros cargados: reducen el caudal y alteran todo el intercambio.
- Unidad exterior sucia: dispara la presión y hace trabajar más al compresor.
- Sondas mal ubicadas o descalibradas: provocan arranques y paradas innecesarias.
- Drenaje obstruido: acaba en goteo, malos olores o hielo en el evaporador.
Si esas comprobaciones no aclaran el problema, ya merece la pena medir presiones, revisar la expansión y comprobar si hay fuga, exceso o defecto de refrigerante. Ahí es donde una revisión técnica deja de ser preventiva y pasa a ser la forma más rápida de recuperar el ciclo completo.
