Zincado bicromatado - cómo elegir pasivado y sellador

Cuando una pieza de acero va a trabajar cerca de agua, humedad o condensación, una capa de zinc por sí sola no siempre basta. El zincado bicromatado combina el recubrimiento electrolítico con un pasivado que mejora la protección y aporta el característico acabado amarillo iridiscente. Aquí explico cómo se realiza, qué materiales intervienen, cuándo conviene añadir un sellador y qué errores pueden acortar la vida útil del conjunto.

Qué es realmente este acabado y cómo protege el acero

El proceso empieza con un zincado electrolítico. La pieza de acero actúa como cátodo en un baño con sales de zinc y recibe una capa metálica cuyo espesor se define según la geometría, el uso y los requisitos de corrosión. El zinc no solo separa el acero del ambiente, también actúa como ánodo de sacrificio si aparece un pequeño arañazo.

Después se aplica el bicromatado, también llamado pasivado cromatado. No es una segunda capa gruesa de zinc, sino una película de conversión muy fina formada sobre la superficie zincada. Su función es frenar la oxidación inicial del zinc, mejorar el aspecto y retrasar la aparición de la corrosión blanca.

El tono amarillo, dorado o ligeramente verdoso es habitual en los acabados bicromatados. Sin embargo, el color no demuestra por sí solo la resistencia ni el tipo de cromo utilizado. Un acabado amarillo puede formularse con cromo hexavalente o con una alternativa trivalente, por lo que siempre conviene pedir la especificación técnica del tratamiento.

Cómo se desarrolla el proceso paso a paso

La preparación de la superficie tiene tanta importancia como el baño de zinc. Una pieza con aceite, cascarilla, óxido o restos de mecanizado puede presentar zonas sin cubrir, ampollas o una adherencia deficiente, aunque el baño esté correctamente controlado.

1. Desengrase para eliminar aceites, grasas y contaminantes de fabricación.
2. Decapado o activación para retirar óxidos y preparar químicamente el acero.
3. Lavados intermedios que evitan arrastrar productos de un baño al siguiente.
4. Depósito electrolítico de zinc con control de corriente, tiempo, temperatura y composición.
5. Pasivado bicromatado para crear la película de conversión y el acabado deseado.
6. Sellado opcional mediante una formulación orgánica, inorgánica o con lubricante incorporado.
7. Secado y, cuando procede, curado bajo las condiciones indicadas por el fabricante.

En piezas pequeñas se utiliza con frecuencia el zincado en bombo, mientras que las piezas largas, delicadas o con zonas críticas suelen procesarse en líneas estáticas. Esta elección influye en la distribución del espesor. Los cantos reciben más depósito y los huecos profundos menos, de modo que la forma de la pieza debe tenerse en cuenta desde el diseño.

Para una especificación industrial es habitual definir el espesor nominal del zinc, el color, el tipo de pasivado, la presencia de sellador y el ensayo de corrosión requerido. Como orientación, pueden encontrarse espesores de aproximadamente 5 a 12 micras en piezas de ferretería y componentes industriales, pero no existe un valor universal. En roscas, aumentar el espesor puede afectar al montaje y al ajuste.

Qué materiales y selladores intervienen

Cuando se habla de materiales, no basta con decir “zincado amarillo”. La protección final depende del acero base, del zinc depositado, de la química del pasivado y de la capa suplementaria. Yo recomiendo que estos cuatro elementos aparezcan por separado en el pedido o en el plano de fabricación.

El sellador no es una pintura improvisada aplicada al final. Es una formulación diseñada para trabajar sobre el pasivado y puede contener polímeros, silanos, silicatos, ceras o lubricantes. En algunos sistemas industriales se anuncian mejoras del orden del 25 % al 30 % frente al mismo acabado sin sellado, aunque esa cifra debe interpretarse como orientativa y confirmarse mediante el ensayo concreto del proveedor.

Para tornillería, el sellador puede cambiar mucho la relación entre par y precarga. Por eso, un tratamiento que ofrece más horas de niebla salina puede ser inadecuado si altera el apriete de una unión crítica. En mi criterio, la resistencia a la corrosión y el comportamiento mecánico deben especificarse juntos, no como requisitos independientes.

Cuándo elegir Cr III, acabado tradicional o una alternativa

La primera decisión consiste en distinguir entre un acabado tradicional con cromo hexavalente, Cr VI, y un pasivado con cromo trivalente, Cr III. El segundo se utiliza ampliamente para reducir las preocupaciones asociadas al Cr VI y adaptarse a requisitos ambientales y de cliente, pero no debe darse por hecho que todos los acabados amarillos son Cr III.

Las normas de la familia ISO 2081 se relacionan con recubrimientos electrolíticos de zinc sobre hierro y acero, mientras que la ISO 3613:2021 recoge métodos de ensayo para recubrimientos de conversión con cromo trivalente y hexavalente, entre otros aspectos. Una norma de referencia no sustituye a la designación completa: hay que añadir espesor, color, pasivado, sellador y criterio de aceptación.

También conviene desconfiar de las cifras de niebla salina presentadas sin contexto. Es posible encontrar referencias de 96, 240, 400 o más de 500 horas, pero el resultado depende del espesor, la geometría, el tipo de pasivado, el sellante, la preparación y el método de ensayo. La niebla salina sirve para comparar tratamientos bajo unas condiciones, no para predecir exactamente cuántos años durará una pieza en una instalación real.

Errores habituales que reducen la vida del recubrimiento

El fallo más frecuente es tratar el zincado como si fuera una protección absoluta. No lo es. El zinc puede dañarse por golpes, rozamiento, herramientas de montaje o contacto continuo con productos químicos, y el sellador no puede reparar una superficie que ya ha sido cortada o arrancada.

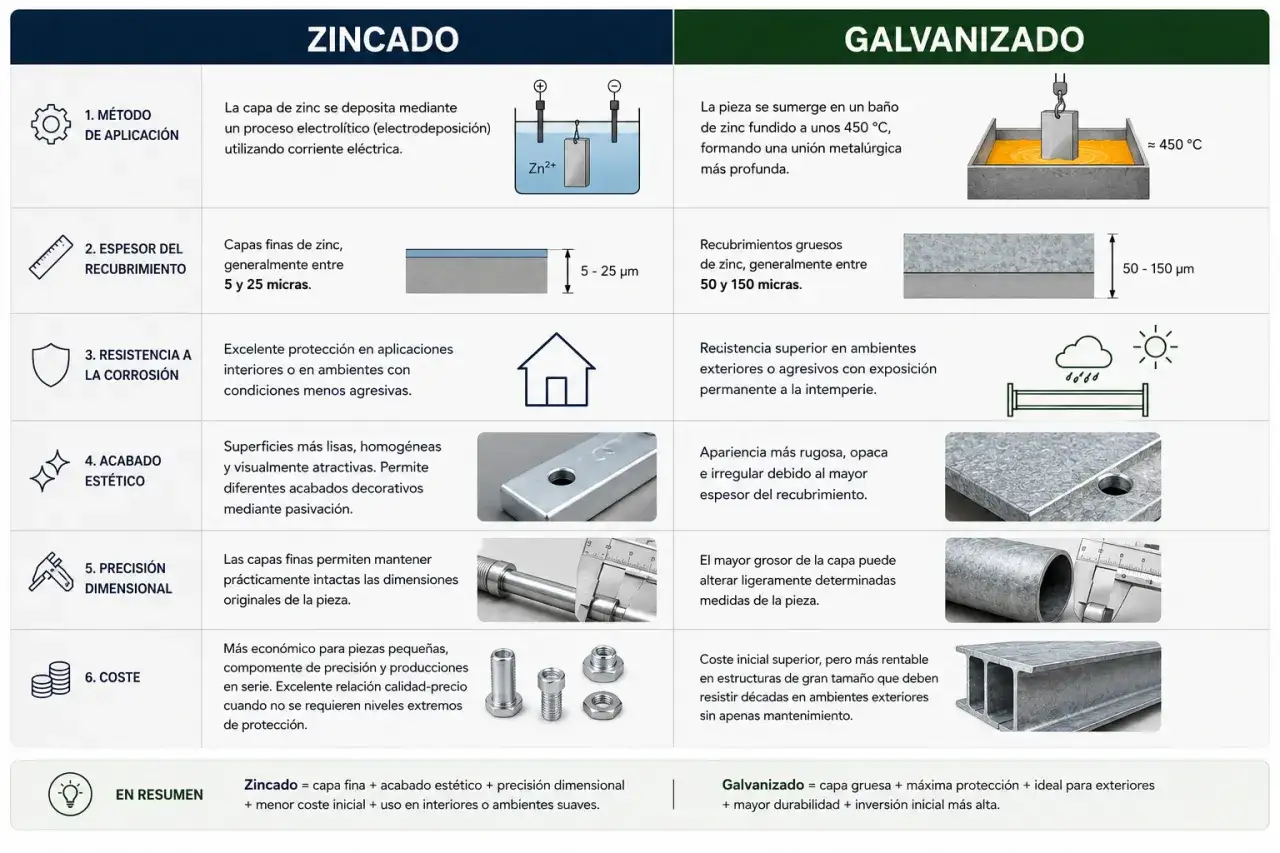

• Confundir zincado electrolítico con galvanizado en caliente. Son procesos distintos, con espesores y usos diferentes.
• Elegir el acabado solo por el color. La apariencia no identifica de forma fiable la química ni la resistencia.
• No especificar el sellador. Dos piezas visualmente iguales pueden ofrecer comportamientos muy distintos.
• Ignorar la fragilización por hidrógeno en tornillos endurecidos o piezas sometidas a alta tensión.
• Montar sin revisar la fricción cuando el tratamiento incluye lubricante o una capa orgánica.
• Usar el acabado en ambientes demasiado agresivos, como exposición marina intensa, productos químicos concentrados o temperatura elevada, sin validar antes el sistema.

Las piezas de acero con alta dureza, por ejemplo tornillos de alta resistencia, pueden necesitar un horneado de deshidrogenado después del proceso y dentro de un plazo controlado. El requisito exacto depende de la resistencia del material y de la norma aplicable, pero no debería dejarse a criterio informal del aplicador.

Cómo pedir el tratamiento sin dejar huecos en la especificación

Para una instalación de aire comprimido, agua o automatización, yo incluiría al menos estos datos en la solicitud al proveedor:

1. Material y dureza del acero base.
2. Espesor nominal de zinc y tolerancias dimensionales.
3. Color y tipo de pasivado, indicando expresamente Cr III o Cr VI.
4. Tipo de sellador, con o sin lubricante.
5. Ensayo de corrosión solicitado y criterio de aceptación.
6. Necesidad de deshidrogenado para piezas endurecidas.
7. Temperatura, humedad, contacto químico y vida útil esperada.
8. Requisitos de par de apriete, coeficiente de fricción o compatibilidad con juntas.

En racores, soportes, tornillería de armarios eléctricos y componentes de automatización, la elección suele ser equilibrada cuando se busca zinc electrolítico con pasivado Cr III y sellador compatible. Para exterior severo o zonas con niebla salina persistente, puede ser más sensato estudiar zinc-níquel, un recubrimiento orgánico adicional o incluso otro material base.

La decisión correcta se toma antes de llevar la pieza al baño

El acabado bicromatado funciona bien cuando se entiende como un sistema completo, no como una capa amarilla aplicada al final. La limpieza, el espesor de zinc, el pasivado, el sellador y las condiciones de montaje tienen que responder al mismo nivel de exigencia.

Mi recomendación práctica es sencilla. Antes de aprobar una partida, pide una muestra representativa, confirma si el tratamiento es Cr III o Cr VI, revisa las dimensiones después del sellado y valida la resistencia con el ensayo que corresponda. Una especificación clara suele ahorrar más problemas que aumentar el espesor sin criterio, especialmente en roscas, piezas endurecidas y equipos expuestos a humedad.
