La elección correcta depende del ambiente y del tipo de esfuerzo
- Acero al carbono cuando se necesita rigidez, resistencia mecánica y un coste contenido.
- Aluminio cuando el peso, la resistencia natural a la oxidación y la facilidad de manipulación son prioritarios.
- El acero tiene una densidad aproximada de 7,85 g/cm³, frente a los 2,70 g/cm³ del aluminio.
- El contacto directo entre ambos metales húmedos puede provocar corrosión galvánica.
- El sellador debe elegirse según la unión, la presión, la temperatura, el fluido y el movimiento esperado.
Qué material estás llamando realmente hierro
En mantenimiento industrial, cuando se habla de “hierro” normalmente se está haciendo referencia al acero al carbono, no al hierro puro. Este se utiliza en perfiles, soportes, depósitos, bastidores, tuberías y estructuras porque ofrece mucha rigidez y se puede cortar, soldar y reparar con relativa facilidad.

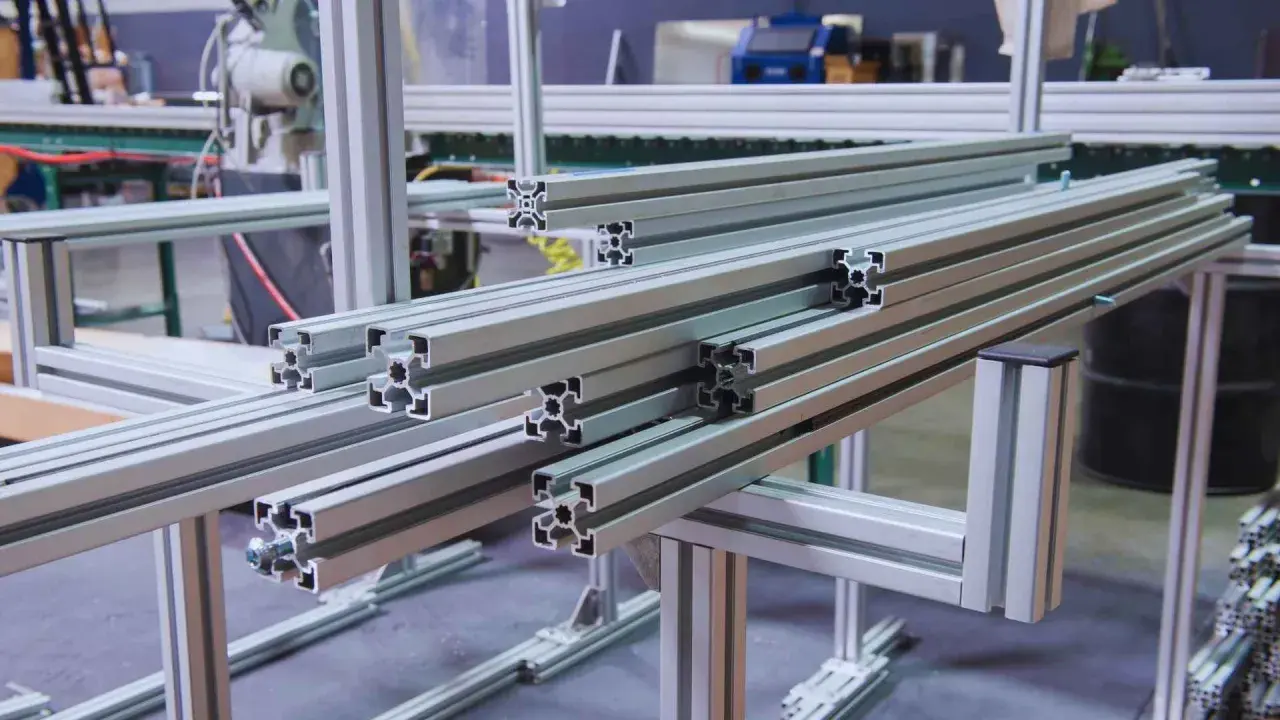

El aluminio, en cambio, suele emplearse en perfiles modulares, carcasas, tuberías de aire, protecciones y piezas donde cada kilogramo cuenta. Su densidad es casi un 65 % menor que la del acero, una diferencia que se nota al montar estructuras suspendidas o modificar una línea de producción.
| Criterio | Acero al carbono | Aluminio |
|---|---|---|
| Densidad aproximada | 7,85 g/cm³ | 2,70 g/cm³ |
| Rigidez elástica | Aproximadamente 210 GPa | Aproximadamente 70 GPa |
| Resistencia a la corrosión | Baja sin pintura, galvanizado u otra protección | Buena gracias a su capa superficial de óxido |
| Soldadura y reparación | Generalmente más sencilla | Requiere más control y una técnica adecuada |
| Manipulación | Más pesada | Más rápida y cómoda en obra |
La capa de alúmina que se forma sobre el aluminio lo protege en muchos ambientes, pero no lo convierte en un material inmune. Los cloruros, los productos alcalinos, el agua retenida y algunos contactos metálicos pueden producir picaduras o corrosión localizada. En el acero, el problema suele ser más visible porque aparece como óxido rojizo y avanza con rapidez cuando la pintura está dañada.
Dónde funciona mejor cada opción en una instalación
Aire comprimido y automatización
Para redes de aire comprimido, el aluminio resulta muy práctico en instalaciones modulares porque pesa poco, se corta con facilidad y permite ampliar la línea sin movilizar grandes medios. También ayuda a reducir el esfuerzo sobre soportes y paredes, algo importante cuando la red se instala en altura.
El acero sigue teniendo sentido en soportes, bastidores, colectores robustos y zonas con golpes. En una fábrica con carretillas, vibración o riesgo de impacto, la resistencia mecánica puede pesar más que la ligereza. La selección debe encajar además con el diseño seguro de la instalación, incluido el drenaje de condensados y la gestión de presión que exige la buena práctica de la norma ISO 4414.
Agua, humedad y ambientes exteriores
En zonas húmedas, el aluminio suele reducir el mantenimiento superficial, pero hay que revisar la aleación y el tratamiento aplicado. Para agua con sales, productos de limpieza o contaminación industrial, la resistencia real puede ser muy distinta de la esperada.
El acero necesita una estrategia clara de protección. Una imprimación anticorrosiva, una pintura adecuada, un galvanizado o un sistema epoxi pueden prolongar mucho su vida útil. Aun así, una arista sin cubrir o un punto donde se acumula agua puede convertirse en el origen de una reparación completa.
Cuándo importa más la rigidez que el peso
El acero es aproximadamente tres veces más rígido que el aluminio. Por eso, una pieza de aluminio con la misma geometría puede flexionar más y necesitar mayor sección, más apoyos o un diseño distinto.
Mi criterio es sencillo. Si el componente debe soportar cargas, vibraciones o esfuerzos concentrados, parto del acero y justifico después una alternativa ligera. Si la prioridad es montar rápido, reducir peso o mantener una instalación limpia y modular, el aluminio suele ofrecer una ventaja clara.
Qué ocurre cuando se unen acero y aluminio
El contacto entre ambos materiales no es necesariamente un problema en una zona seca y protegida. La dificultad aparece cuando coinciden metales diferentes, humedad y una conexión eléctrica. En esas condiciones puede formarse una pila galvánica y uno de los metales empieza a corroerse con mayor rapidez.
El aluminio suele quedar en una posición más vulnerable frente al acero sin protección, especialmente si la humedad contiene sales o contaminantes. El riesgo aumenta cuando una superficie pequeña de aluminio está unida a una superficie grande de acero y el agua queda atrapada en la junta.
Para reducirlo, aplico cuatro medidas prácticas:
- Evitar el contacto directo mediante arandelas, casquillos o juntas aislantes.
- Aplicar una barrera compatible en la zona de unión, sin bloquear drenajes necesarios.
- Proteger los cantos cortados y las zonas donde se ha eliminado el recubrimiento.
- Diseñar la junta para que no retenga agua, polvo ni condensación.
El sellador ayuda, pero no sustituye a un buen diseño. Una junta mal orientada seguirá acumulando agua aunque se haya aplicado un producto de alta calidad. En exteriores o cerca del mar conviene ser especialmente cuidadoso con los cloruros y revisar la unión durante las primeras inspecciones.
Cómo escoger el sellador para cada unión metálica
No existe un sellador universal para hierro y aluminio. La elección cambia si se trata de una rosca, una junta entre chapas, una carcasa eléctrica o una unión sometida a vibración. Antes de comprar, compruebo siempre la compatibilidad química, la presión de servicio, la temperatura y el tiempo de curado indicados por el fabricante.
| Tipo de producto | Uso habitual | Precaución principal |
|---|---|---|
| Sellador anaeróbico | Roscas y uniones metálicas rígidas | Necesita contacto entre superficies metálicas y una holgura compatible |
| Poliuretano o polímero MS | Juntas, solapes y sellado con cierta elasticidad | Revisar adhesión, movimiento y resistencia a aceites |
| Silicona neutra | Carcasas, tapas y sellados ambientales | No debe darse por válida para presión o contacto químico sin ficha técnica |
| Epoxi o recubrimiento protector | Barrera anticorrosiva sobre acero y zonas reparadas | Exige una preparación de superficie muy cuidadosa |
| Sellador de roscas líquido o cinta PTFE | Conexiones roscadas de aire y agua | Comprobar compatibilidad con el fluido y el tipo de rosca |
Lee también: Tipos de selladores - cómo elegir el adecuado en cada junta
La preparación decide más que la marca
Una superficie con grasa, polvo o humedad reduce drásticamente la adhesión. Para una reparación fiable, sigo este orden:
- Eliminar suciedad, óxido suelto, pintura desprendida y restos del sellador anterior.
- Desengrasar con un producto compatible y dejar evaporar completamente.
- Crear una rugosidad ligera en el acero cuando el sistema lo requiera.
- Retirar el óxido superficial del aluminio sin dañar innecesariamente la pieza.
- Aplicar el producto dentro del tiempo recomendado y respetar el curado antes de presurizar.
Muchos productos alcanzan una resistencia funcional en torno a 24 horas, pero esa cifra no es una regla universal. La temperatura, la humedad, la holgura de la unión y el material pueden cambiar el resultado. En una línea crítica, hago una prueba de estanqueidad antes de devolver el equipo al servicio.
Errores que suelen provocar fugas y corrosión
El fallo más común es tratar todos los metales como si fueran iguales. Un sellador que funciona bien sobre acero puede adherir mal sobre aluminio anodizado, una superficie pintada o una zona contaminada con aceite.
- Sellar sobre óxido activo y esperar que el producto detenga la corrosión.
- Usar silicona doméstica en una conexión sometida a presión, vibración o hidrocarburos.
- Unir aluminio y acero con tornillos desnudos y dejar una junta donde se acumula condensación.
- Aplicar demasiada cinta PTFE y provocar que el exceso entre en válvulas o reguladores.
- Presurizar antes de que el sellador haya curado.
- Confundir una pérdida en la rosca con una grieta, poro de soldadura o deformación mecánica.
- Ignorar la calidad del agua o del aire, especialmente cuando hay sales, aceite o productos de limpieza.
En mantenimiento, una inspección sencilla suele ahorrar más que cambiar de material sin diagnosticar. Compruebo el origen de la fuga, la presencia de condensado, el estado del recubrimiento y la compatibilidad del producto antes de decidir si conviene sellar, sustituir o rediseñar la unión.
La regla práctica para decidir sin sobredimensionar
Para soportes, bastidores y piezas sometidas a golpes, el acero al carbono suele ser la opción más equilibrada si se protege correctamente. Para perfiles modulares, redes ligeras de aire y elementos que deben manipularse con frecuencia, el aluminio suele compensar por su bajo peso y su mantenimiento reducido.
Cuando ambos aparecen en la misma instalación, separo los metales, controlo la humedad y elijo el sellador según la función real de la junta. Esa combinación suele ser más eficaz que confiar únicamente en un recubrimiento grueso o en un producto anunciado como universal.
La mejor elección no es el material más caro ni el más ligero, sino el que mantiene sus propiedades en el ambiente concreto de trabajo. Si se revisan la carga, el fluido, la corrosión, la unión y el mantenimiento futuro, la instalación será más segura y tendrá menos paradas imprevistas.
