Medir bien un tornillo no consiste solo en ver si “encaja a ojo”. Lo que de verdad importa es identificar diámetro, longitud, paso de rosca y tipo de cabeza, porque un error pequeño cambia por completo el repuesto que te llevas a casa o montas en una máquina. Yo lo planteo siempre igual: primero la rosca, luego la longitud y, al final, el resto de detalles que evitan devoluciones y pérdidas de tiempo.
Lo básico para identificar un tornillo sin perder tiempo
- El diámetro nominal en rosca métrica se lee como la “M”: un M6 tiene 6 mm de diámetro exterior.
- La longitud no siempre se toma desde el mismo punto: en avellanados se mide distinto que en cabeza hexagonal o cilíndrica.
- El paso de rosca suele ser 1,0 mm en M6 y 1,25 mm en M8, pero puede variar si es paso fino.
- Un pie de rey y una galga de roscas resuelven la mayoría de los casos en ferretería.
- Si la pieza va a maquinaria, conviene añadir material y clase de resistencia para no quedarse solo con la medida.
Qué datos necesito antes de comprarlo
Cuando alguien me trae un tornillo usado, yo no empiezo por la longitud. Primero miro el diámetro exterior de la rosca, porque es la cifra que define si hablamos de M4, M5, M6 o M8. Después compruebo el paso, porque dos tornillos con el mismo diámetro pueden no ser compatibles si uno lleva paso grueso y el otro fino.
En la práctica, la referencia que verás en tornillería suele escribirse como M6 x 20: la “M” indica rosca métrica, el primer número es el diámetro nominal en milímetros y el segundo la longitud. Si aparece un tercer valor, normalmente es el paso, algo útil cuando no es el estándar.
Con esa base, medir se vuelve mucho más sencillo. El siguiente paso es distinguir diámetro y paso, que es donde más se equivoca la gente.
Mide primero el diámetro y el paso de rosca

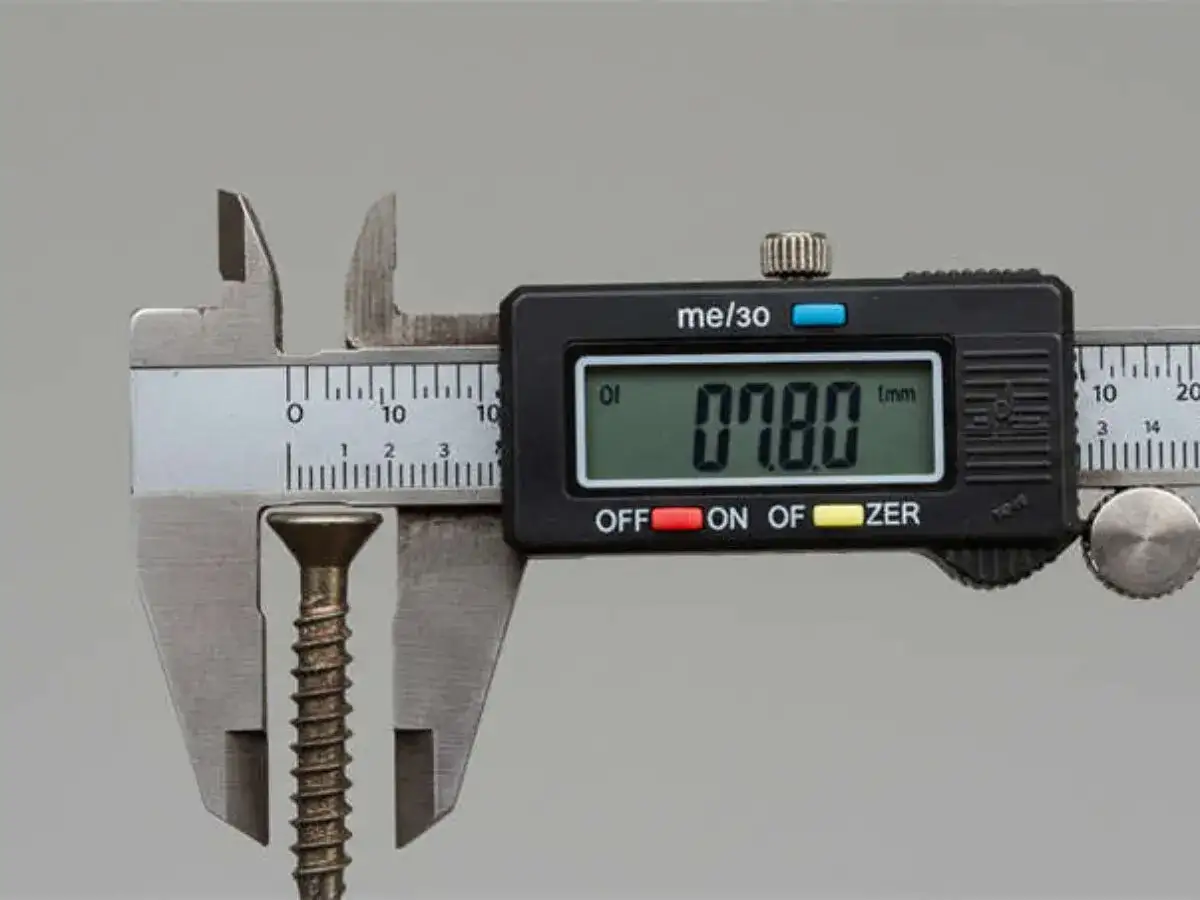

Para medir el diámetro, yo uso el pie de rey y tomo la parte exterior de la rosca, no el hueco interior. En tornillería métrica, ese valor nominal marca la familia del tornillo: 4 mm, 5 mm, 6 mm, 8 mm, 10 mm y así sucesivamente. No hay que adivinarlo por la cabeza ni por la llave; la referencia correcta sale de la rosca.
El paso de rosca es la distancia entre crestas consecutivas. En un tornillo métrico estándar, ese dato suele ser estable y fácil de identificar con una galga. Si no tienes galga, puedes comparar con una tuerca conocida, pero para un trabajo serio yo no me fiaría solo de eso.
| Rosca métrica | Diámetro nominal | Paso grueso habitual | Uso típico |
|---|---|---|---|
| M4 | 4 mm | 0,7 mm | Montajes ligeros, electrónica y pequeño herraje |
| M5 | 5 mm | 0,8 mm | Carcasas, soportes y fijaciones medias |
| M6 | 6 mm | 1,0 mm | Ferretería general y mantenimiento industrial |
| M8 | 8 mm | 1,25 mm | Estructuras, maquinaria y uniones con más carga |
| M10 | 10 mm | 1,5 mm | Aplicaciones más exigentes y aprietes superiores |
Si el tornillo procede de maquinaria importada, no doy por hecho que sea métrico. En piezas estadounidenses o británicas es normal encontrar roscas en pulgadas, donde la medida se expresa de otra forma y el paso se cuenta en hilos por pulgada. Con eso claro, el siguiente detalle es la longitud, y ahí la cabeza manda.
La longitud cambia según la forma de la cabeza
Este es el punto que más devoluciones evita. En tornillos de cabeza hexagonal, cilíndrica o redonda, la longitud se toma desde la base de la cabeza hasta la punta. En los avellanados, en cambio, se mide desde la parte superior de la cabeza, porque la pieza queda embutida en la superficie.
Yo lo resumo así: la cabeza define desde dónde empieza la medida. Si mides todos los tornillos igual, acabarás comprando uno más corto o más largo de lo que necesitabas, aunque el diámetro y el paso sean correctos.
| Tipo de cabeza | Desde dónde se mide | Observación práctica |
|---|---|---|
| Hexagonal | Desde la base de la cabeza hasta la punta | Es la regla más común en tornillería general |
| Cilíndrica o de botón | Desde la base de la cabeza hasta la punta | La cabeza queda fuera, así que no entra en la longitud |
| Redonda | Desde la base de la cabeza hasta la punta | La referencia sigue siendo la parte apoyada sobre la pieza |
| Avellanada | Desde la parte superior de la cabeza hasta la punta | La cabeza se hunde en el material y forma parte de la medida |
| Ovalada | Conviene revisar la ficha del fabricante | Hay variantes y el criterio puede cambiar según el catálogo |
Si el tornillo es autorroscante o lleva punta de broca, yo reviso siempre cómo lo expresa el fabricante, porque algunos catálogos incluyen la punta dentro de la longitud total y otros la separan. Esa precisión marca la diferencia cuando el alojamiento tiene poca profundidad. Con la longitud ya clara, toca elegir la herramienta adecuada para no medir “aproximado” cuando en realidad hace falta exactitud.
Las herramientas que yo usaría para medirlo bien

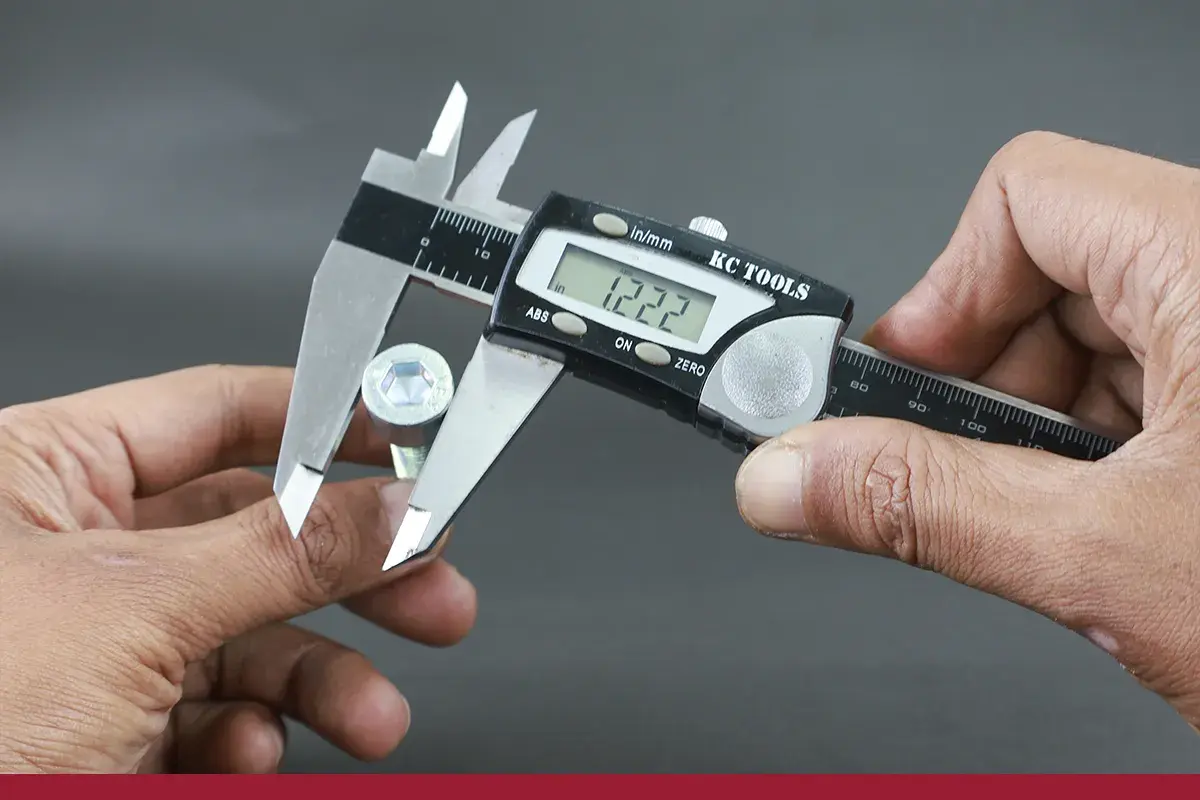

No hace falta montar un laboratorio para identificar un tornillo, pero sí conviene usar la herramienta correcta. Para una comprobación rápida, una regla metálica puede sacarte del paso. Para trabajar con seguridad, yo prefiero un pie de rey, porque permite medir diámetro y longitud con bastante precisión en una sola pasada.
Para el paso de rosca, la herramienta que más ahorro de tiempo da es la galga de roscas, también llamada peine de roscas. Encaja sobre las crestas y te permite ver qué paso coincide de verdad, sin andar contando hilos a ojo. En taller o en mantenimiento industrial, esa pequeña inversión se amortiza enseguida.
- Regla metálica: sirve para una medida orientativa o para tornillos grandes y accesibles.
- Pie de rey: mide diámetro exterior, longitud y, en muchos casos, también profundidades o cabezas.
- Galga de roscas: identifica el paso con mucha más fiabilidad que una comparación visual.
- Tuerca de referencia: útil si conoces la rosca compatible, aunque no sustituye a una medición real.
Errores que hacen que un tornillo casi igual no sirva
El error más común es medir la longitud desde el punto equivocado. El segundo, confundir diámetro con grosor “aparente” y dar por hecho que cualquier 6 mm es un M6 sin mirar la rosca. El tercero, ignorar el paso y pensar que todos los M6 son iguales. No lo son.
También veo mucho otro fallo: mezclar tornillería métrica con imperial. A simple vista pueden parecer parecidos, pero no encajan igual ni aprietan igual. Si una pieza viene de fuera de Europa o de un equipo antiguo, no me arriesgo a comprar por intuición.
| Error frecuente | Qué provoca | Cómo evitarlo |
|---|---|---|
| Medir la longitud desde la cabeza equivocada | Comprar un tornillo más corto o más largo | Comprobar el tipo de cabeza antes de tomar la medida |
| No medir el paso | La tuerca entra mal o no entra | Usar galga de roscas o comparar con una referencia segura |
| Confundir métrico e imperial | Incompatibilidad total aunque “parezca” similar | Leer la designación completa y no solo el tamaño aparente |
| Ignorar material y clase | Rotura, corrosión o aflojamiento prematuro | Revisar si hace falta acero zincado, inoxidable o una clase concreta |
| Medir un tornillo muy gastado o deformado | Tomar una referencia falsa | Contrastar con otra pieza igual o con una tuerca conocida |
Mi criterio en ferretería es simple: si la pieza no está en buen estado, no la uso como única referencia. Para comprar bien a la primera, necesito una medida fiable y una descripción completa, y eso me lleva a la nota que yo llevaría escrita al mostrador.
La referencia que yo llevaría a la ferretería
Cuando quiero evitar dudas, apunto el tornillo con cuatro datos: diámetro, longitud, paso y tipo de cabeza. Si el trabajo es técnico, añado material, acabado y clase de resistencia. Esa ficha corta me ahorra vueltas y hace que la conversación en mostrador sea mucho más precisa.
- Diámetro: M4, M5, M6, M8, etc.
- Longitud: 16, 20, 30, 50 mm, según el caso.
- Paso: solo si no es el estándar o si hay duda.
- Cabeza: hexagonal, cilíndrica, avellanada, redonda u otra.
- Material: acero, inoxidable A2/A4, latón u otro.
- Clase o acabado: 8.8, 10.9, zincado, negro, etc., si aplica.
Un ejemplo práctico sería este: M6 x 20, cabeza hexagonal, paso 1,0, acero zincado. Si fuera avellanado, la referencia cambiaría solo en la forma de la cabeza y en cómo se toma la longitud. Yo me quedo con esta idea porque funciona casi siempre: mide la rosca real, define desde dónde arranca la longitud y añade lo que la aplicación exige. Con eso, la mayoría de compras en tornillería salen bien a la primera y sin perder tiempo en pruebas inútiles.
