El frío se consigue moviendo calor y controlando la presión
- Cuatro elementos básicos hacen posible el ciclo: compresor, condensador, dispositivo de expansión y evaporador.
- El refrigerante absorbe calor al evaporarse y lo libera al condensarse.
- La parte de alta presión incluye normalmente el compresor y el condensador; la de baja, el evaporador y la aspiración.
- Una caída de rendimiento no se resuelve siempre añadiendo refrigerante. También puede deberse a suciedad, falta de caudal de aire o mala regulación.
- El mantenimiento debe incluir inspecciones, mediciones y registro de actuaciones, especialmente en instalaciones sujetas al RITE y a la normativa sobre gases fluorados.
Qué es y qué misión cumple este sistema
Un sistema frigorífico es un conjunto cerrado que extrae calor de un espacio o componente y lo entrega en otro lugar. Por eso un aire acondicionado no “fabrica frío” en sentido estricto. Traslada energía térmica desde el interior de una sala hasta el ambiente exterior.
El proceso depende de un refrigerante, un fluido elegido para cambiar de estado a temperaturas y presiones determinadas. Al pasar de líquido a vapor en el evaporador, absorbe calor. Después vuelve a convertirse en líquido en el condensador y libera ese calor al aire o al agua de disipación.
En la práctica, conviene separar el conjunto en dos zonas. La línea de alta presión va desde la descarga del compresor hasta la entrada del elemento de expansión. La línea de baja presión comprende la salida de ese elemento, el evaporador y la tubería de retorno al compresor.
| Componente | Función principal | Qué ocurre con el refrigerante |
|---|---|---|
| Compresor | Hace circular el fluido y eleva su presión | Pasa de vapor de baja presión a vapor caliente de alta presión |
| Condensador | Expulsa calor al exterior | El vapor pierde calor y se convierte en líquido |
| Válvula de expansión o capilar | Reduce la presión y regula el caudal | El líquido se enfría y entra parcialmente vaporizado |
| Evaporador | Absorbe calor del aire, agua o proceso | El refrigerante hierve y retorna como vapor |

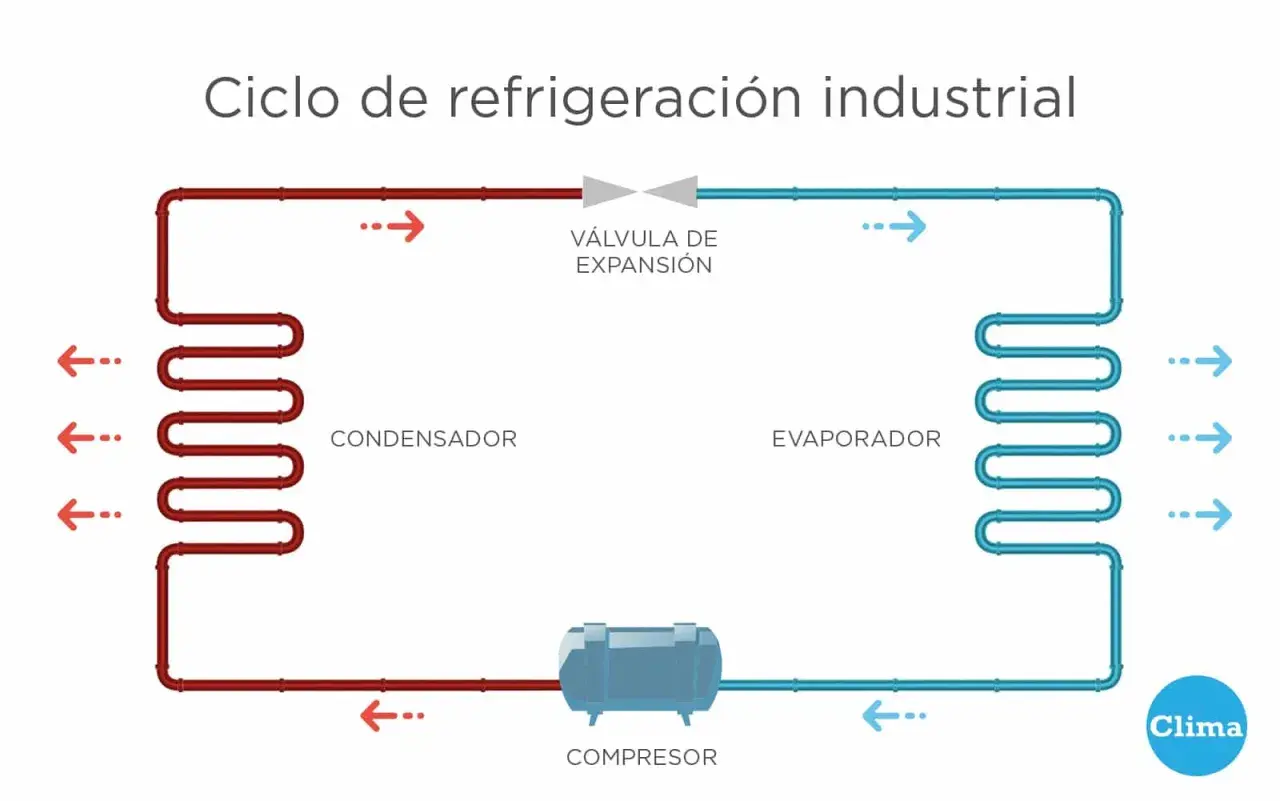

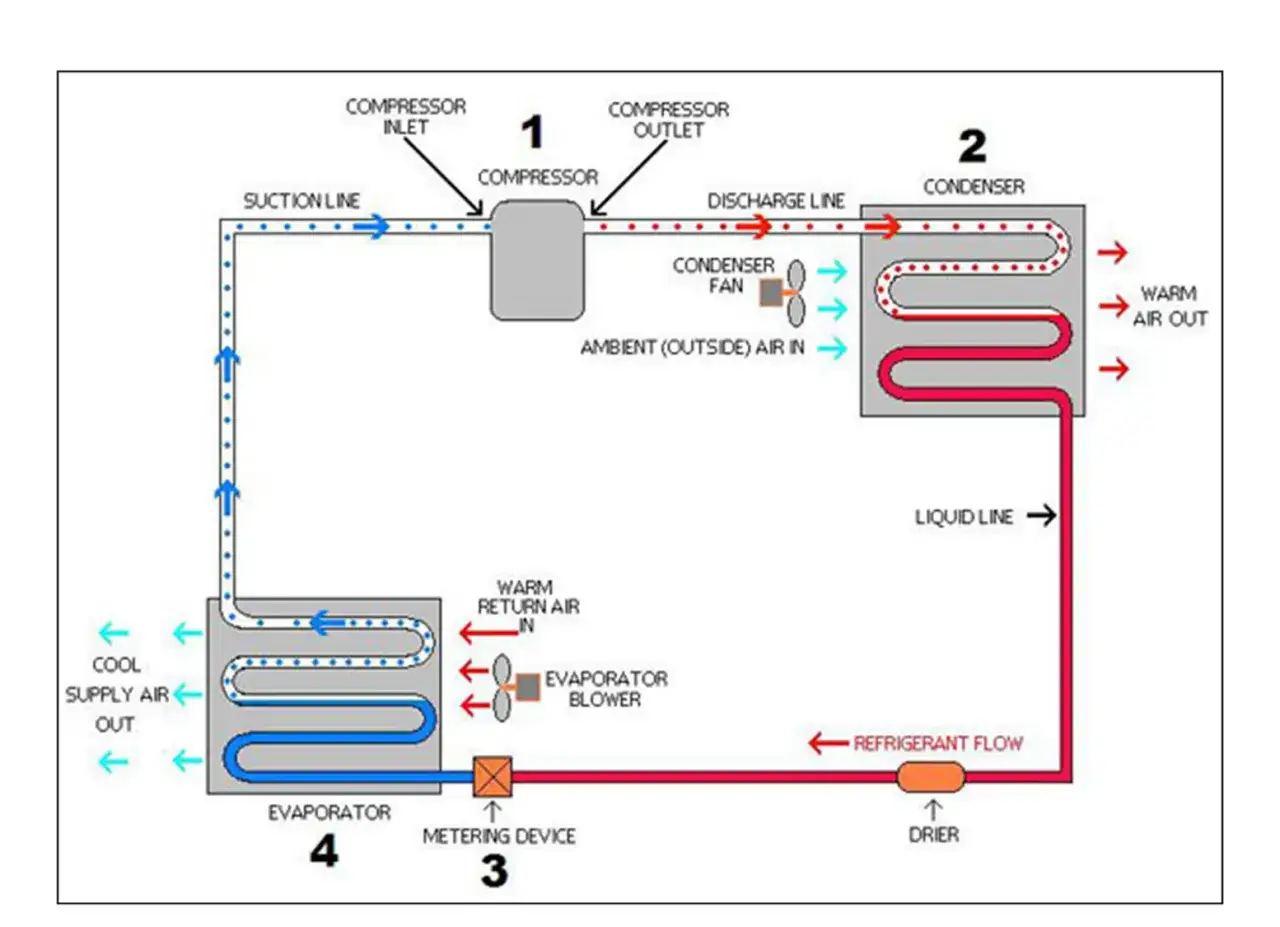

Cómo funciona el ciclo frigorífico paso a paso
Yo suelo explicarlo como un recorrido de cuatro etapas. La clave no está únicamente en la temperatura, sino en la combinación entre presión, estado físico y transferencia de calor.
- Compresión. El compresor aspira vapor frío procedente del evaporador. Al comprimirlo, aumenta su presión y también su temperatura.
- Condensación. El gas caliente circula por el condensador. Un ventilador o un circuito de agua evacúa el calor hasta que el refrigerante se transforma en líquido.
- Expansión. La válvula de expansión provoca una caída brusca de presión. Parte del líquido se evapora de inmediato y la mezcla resultante queda preparada para absorber calor.
- Evaporación. En el evaporador, el refrigerante capta calor del recinto o del proceso. Al terminar, sale como vapor y vuelve al compresor.
Dos mediciones ayudan a saber si el ciclo está bien ajustado. El sobrecalentamiento indica cuánto se ha calentado el vapor por encima de su temperatura de evaporación, mientras que el subenfriamiento muestra cuánto se ha enfriado el líquido por debajo de su temperatura de condensación.
No recomiendo perseguir un número universal para ambos valores. Dependen del refrigerante, del fabricante, de la carga térmica, de la longitud de las tuberías y del tipo de válvula. Una lectura aislada de presión puede llevar a un diagnóstico equivocado si no se compara con temperaturas, caudal de aire y condiciones reales de funcionamiento.
Qué configuraciones se utilizan en climatización y refrigeración
No todos los sistemas llevan el frío hasta el punto de consumo de la misma manera. La elección depende de la potencia, la distancia, el control requerido y el riesgo asociado al refrigerante. En una pequeña sala puede bastar una expansión directa, mientras que una planta industrial suele beneficiarse de una producción centralizada de agua fría.
| Configuración | Aplicaciones habituales | Ventaja principal | Limitación |
|---|---|---|---|
| Expansión directa | Split, rooftop, vitrinas y cámaras pequeñas | Instalación sencilla y respuesta rápida | Las tuberías de refrigerante llegan hasta cada unidad terminal |
| Enfriadora de agua | Edificios, procesos industriales y fan-coils | Distribuye el frío mediante agua y facilita la gestión central | Requiere bombas, aislamiento y control hidráulico |
| Refrigeración con condensación por agua | Grandes instalaciones y procesos continuos | Puede ofrecer buen rendimiento en determinadas condiciones | Necesita torre, intercambiadores y control de calidad del agua |
| Sistemas con variación de capacidad | Instalaciones con demanda cambiante | Adaptan el consumo a la carga real | Exigen una regulación y una puesta en marcha más cuidadosas |
En instalaciones con aire, el evaporador suele ser una batería de tubos y aletas por la que pasa el flujo impulsado por un ventilador. En sistemas hidrónicos, el intercambiador enfría agua que después circula hacia fan-coils o baterías de tratamiento de aire. Esa diferencia es importante porque muchos problemas atribuidos al refrigerante nacen en realidad de un filtro obstruido, una bomba mal regulada o un caudal insuficiente.
Cómo reconocer una avería antes de que se agrave
Una instalación que enfría poco no debería recibir automáticamente una “carga de gas”. El refrigerante circula dentro de un circuito cerrado, así que una falta de carga suele apuntar a una fuga o a una intervención anterior incorrecta. Primero hay que comprobar qué está ocurriendo en todo el sistema.
| Síntoma | Causas posibles | Comprobación inicial |
|---|---|---|
| Enfría menos y trabaja durante más tiempo | Filtros sucios, condensador obstruido, baja carga o mala regulación | Revisar caudal de aire, temperaturas y posibles fugas |
| Se forma hielo en el evaporador | Falta de aire, temperatura de evaporación demasiado baja o problema de expansión | Comprobar ventilador, filtros, sondas y sobrecalentamiento |
| Presión de descarga elevada | Condensador sucio, exceso de refrigerante, aire exterior muy caliente o falta de agua | Medir temperatura de entrada y salida del condensador |
| El compresor se detiene por protección | Sobretemperatura, alta presión, fallo eléctrico o retorno de líquido | Revisar protecciones y no forzar nuevos arranques |
| Hay humedad o corrosión cerca de uniones | Fuga, condensación exterior o aislamiento deteriorado | Inspeccionar conexiones y aislamientos con el equipo parado |
La limpieza del condensador suele ofrecer una mejora sorprendente en equipos expuestos a polvo, fibras o grasa. También reviso siempre el estado del aislamiento, porque una tubería de aspiración mal aislada puede ganar calor y condensar agua, aunque el compresor y la carga sean correctos.
Las mediciones de presión, estanqueidad, vacío y carga deben hacerlas técnicos habilitados con herramientas adecuadas. Manipular refrigerantes sin formación puede causar lesiones, dañar el compresor y generar emisiones innecesarias.
Qué mantenimiento mantiene estable el rendimiento
El mantenimiento eficaz combina tareas sencillas de inspección con controles técnicos documentados. El IDAE recoge, dentro de la IT3 del RITE, la necesidad de establecer programas específicos para cada instalación y conservar el registro de las actuaciones realizadas.
Revisiones operativas
- Comprobar temperaturas de impulsión, retorno y ambiente.
- Limpiar filtros y baterías según el nivel de polvo y la carga de trabajo.
- Revisar ventiladores, correas, vibraciones y ruidos anómalos.
- Verificar desagües de condensados y bandejas.
- Inspeccionar el aislamiento de tuberías y el estado de las conexiones.
- Registrar alarmas, horas de funcionamiento y cambios de consumo.
En una nave con polvo, un filtro puede necesitar atención mucho antes que en una oficina limpia. Por eso prefiero trabajar con frecuencias adaptadas al entorno en lugar de aplicar un calendario idéntico a todos los equipos. La tendencia del consumo y las temperaturas aporta más información que una revisión hecha de forma rutinaria y sin mediciones.
Lee también: La salida de aire acondicionado y cómo evitar ruido y corrientes
Refrigerantes y cumplimiento
La selección del refrigerante ya no depende solo del rendimiento. También influyen su potencial de calentamiento global, inflamabilidad, toxicidad, disponibilidad y compatibilidad con el equipo. El Reglamento europeo sobre gases fluorados establece restricciones progresivas y, desde 2026, limita el mantenimiento de determinados equipos de aire acondicionado y bombas de calor con refrigerantes de alto potencial de calentamiento global.No conviene sustituir un fluido por otro sin comprobar placa, aceite, juntas, válvula de expansión y documentación del fabricante. Una adaptación improvisada puede alterar las presiones de trabajo y dejar el sistema fuera de sus condiciones de diseño.
La decisión que más alarga la vida del equipo
El mejor rendimiento no suele conseguirse ajustando el termostato al extremo, sino manteniendo equilibrados el caudal de aire, la transferencia de calor y la carga térmica. Un condensador limpio, un evaporador sin obstrucciones y una regulación estable protegen más al compresor que una intervención puntual cuando aparece una alarma.Mi recomendación es sencilla: conservar el esquema de la instalación, anotar temperaturas y consumos, atender pronto cualquier cambio y dejar la manipulación del refrigerante a personal cualificado. Con ese método, el sistema trabaja con menos esfuerzo, consume de forma más predecible y resulta mucho más fácil localizar una avería antes de que se convierta en una parada costosa.
